저온살균 후 냉각은 모든 유제품 가공 시설에서 가장 중요한 열 개입을 의미합니다. 몇 초 내에 우유 온도를 72°C(161°F)에서 4°C(39°F) 미만으로 낮추지 못하면 유통 기한이 손상되고 엄격한 규제 표준을 위반하며 전반적인 제품 품질이 저하됩니다. 공장 엔지니어와 시설 관리자는 이 냉각 인프라 규모를 정확하게 결정하는 데 자주 어려움을 겪습니다. 크기가 작으면 처리 병목 현상이 심해지고 저장 탱크에서 박테리아가 급속히 증식하게 됩니다. 과도한 규모로 인해 자본 지출이 낭비되고 지속적인 에너지 비용이 부풀려져 운영 예산이 고갈됩니다.
정확한 냉각 용량을 결정하려면 정확한 열역학적 계산, 특정 유량에 대한 깊은 이해, 사용 가능한 열교환 기술에 대한 전략적 평가가 필요합니다. 이 숫자는 추측할 수 없습니다. 이 가이드는 유제품 운영을 위한 올바른 냉각 인프라를 지정하고 규정 준수 및 운영 효율성을 보장하는 데 필요한 엔지니어링 프레임워크, 계산 방법 및 장비 평가 기준을 제공합니다.
열 부하 계산은 협상 불가능합니다. 정확한 냉각 용량은 우유의 비열(3.93 kJ/kg°C), 질량 유량 및 필요한 온도 차이(ΔT)에 따라 달라집니다.
재생은 효율성의 표준입니다. 최신 시스템은 재생 냉각(들어오는 차가운 원유를 사용하여 저온살균 우유를 사전 냉각)을 활용하여 기계적 냉각 부하를 최대 90%까지 줄입니다.
기술 선택에 따라 운영 비용이 결정됩니다. 직접 팽창식 냉각기, 글리콜 시스템, 얼음물 뱅크 중 하나를 선택하는 것은 시설이 연속적인 대량 교대 근무를 실행하는지 아니면 일괄 처리를 실행하는지에 따라 크게 달라집니다.
규정 준수 드라이브 설계: 장비는 교차 오염을 방지하기 위해 차압에 대한 안전 장치를 갖춘 엄격한 위생 표준(예: 3-A 위생 표준, PMO)을 충족해야 합니다.
규제 기관은 공중 보건을 보호하기 위해 유제품 가공에 엄격한 온도 매개변수를 적용합니다. FDA 저온살균 우유 조례(PMO)는 가열 주기 직후 저온살균 우유를 7°C(45°F) 이하로 냉각하도록 규정하고 있습니다. 그러나 법적 최대치에 의존하는 것은 좋지 않은 운영 전략입니다. 업계 표준은 보다 공격적인 2°C~4°C를 목표로 합니다. 이렇게 낮은 임계값에 도달하면 보관 수명이 극대화되고 포장 및 운송 중에 열 완충 장치가 제공됩니다. 냉각을 지연하면 저온살균에서 살아남는 열두박테리아가 빠르게 증식할 수 있습니다. 또한 포자 발아를 유발하여 제품 무결성을 손상시키고 조기 부패로 이어집니다.

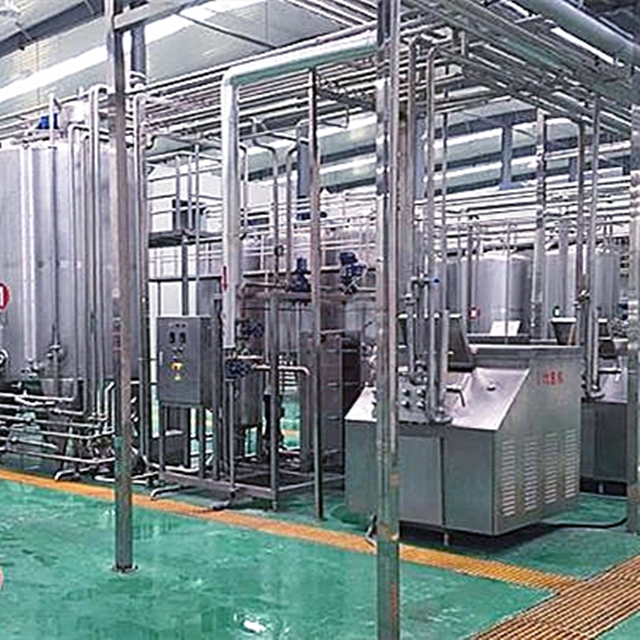

열역학적 현실은 우리가 어떻게 설계하는지를 결정합니다. 저온살균 우유 생산 라인 . 우유는 물과 다르게 작용하므로 엔지니어는 이러한 차이점을 고려해야 합니다. 전유의 비열 용량은 약 3.93 kJ/kg°C인 반면, 물의 비열 용량은 4.18 kJ/kg°C로 더 높습니다. 버터지방 함량은 열전도도를 크게 변화시킵니다. 헤비 크림은 점도가 높고 열 전달 속도가 낮기 때문에 탈지유보다 냉각 표면적이 더 많이 필요합니다. 고지방 제품을 열 교환기를 통해 밀어 넣으면 유체 역학이 변경되므로 동일한 온도 강하를 달성하려면 펌프 속도와 냉각 매체 흐름을 조정해야 합니다.
흐름 전환 역학은 플랜트의 열 부하를 더욱 복잡하게 만듭니다. 흐름 전환 밸브(FDV)는 가열 섹션이 법적 한계에 도달하지 못하는 경우 저온살균 우유를 다시 밸런스 탱크로 리디렉션합니다. FDV 이벤트가 발생하면 전체 시스템의 열 부하 프로필이 즉시 이동합니다. 냉각 매체 루프는 적응하기 위해 신속하게 조절되어야 합니다. 자동화된 밸브의 응답 시간이 빠르지 않으면 시스템이 열교환기의 냉각 섹션에 남아 있는 고정된 제품을 과냉각하거나 심지어 동결시킬 위험이 있습니다. 냉동하면 플레이트에 물리적 손상이 발생하고 해동 및 청소를 위해 시스템이 완전히 종료됩니다.
냉각 속도의 미생물학적 영향을 이해하는 것이 필수적입니다. 슈도모나스와 같은 박테리아는 적응할 충분한 시간이 주어지면 추운 환경에서 번성합니다. 온도가 급격히 떨어지면 살아남은 미생물에 충격이 가해져 대사 과정이 중단됩니다. 냉각 곡선이 너무 얕으면 우유가 저장 사일로에 도달하기 전에 박테리아가 회복되고 증식할 수 있는 배관 내에 온도 위험 구역이 생성됩니다. 이것이 바로 냉각 매체의 속도와 열 교환기의 표면적이 제품 유량과 완벽하게 일치해야 하는 이유입니다.
정확한 크기 조정은 코어 열 부하 공식으로 시작됩니다. 기본 방정식은 Q = ṁ × Cp × ΔT입니다. 이 공식에서 Q는 필요한 총 냉방 부하를 나타냅니다. 질량 유량은 ṁ이며 일반적으로 시간당 킬로그램으로 측정됩니다. Cp는 유체의 비열 용량입니다. ΔT는 들어가는 제품과 나가는 제품 사이의 온도 차이입니다. 표준 10,000L/hr을 고려하십시오. 우유 생산 라인 . 우유를 22°C(재생 후)에서 2°C까지 냉각해야 하는 경우 ΔT는 20°C입니다. 이 숫자를 공식에 대입하면 냉각기 시스템에 필요한 정확한 킬로와트(kW) 또는 냉동 톤(TR)이 산출됩니다.
계산에는 항상 시스템 비효율성과 주변 열 증가를 고려해야 합니다. 열 손실은 단열되지 않은 배관, 저장 탱크 및 밸브를 통해 지속적으로 발생합니다. 주변 공장 온도는 특히 여름철이나 환기가 잘 되지 않는 처리실에서 시스템에 수동적 열을 추가합니다. 엔지니어는 크기가 작아지는 것을 방지하기 위해 기준 계산 하중에 표준 안전 여유를 적용합니다. 이러한 환경 변수와 청소 주기 사이의 점진적인 열교환기 오염을 고려하려면 일반적으로 최종 계산에 10~15%를 추가해야 합니다.
재생식 냉각은 기계적 냉각 요건을 대폭 변화시키며 현대 유제품 효율성의 중추입니다. 판형 열교환기(PHE)의 재생 섹션에서는 유입되는 차가운 원유를 사용하여 뜨거운 저온살균 우유를 냉각합니다. 이 공정은 원유를 예열하는 동시에 기계적 냉각 필요성을 상쇄합니다. 90% 열 재생 주기는 기계식 냉각기가 온도 강하의 마지막 10%만 처리한다는 의미입니다. 이러한 대규모 감소를 통해 시설에서는 훨씬 더 작은 압축기를 설치할 수 있어 상당한 바닥 공간과 전기 용량을 절약할 수 있습니다.
장비 견적을 검토할 때 신속한 검증을 위해 엔지니어링 경험 법칙을 사용하십시오. 표준 벤치마크 지표는 공급업체 제안을 신속하게 검증하는 데 도움이 됩니다. 예를 들어 표준 재생률 90%를 기준으로 저온살균 처리량 1,000L/hr당 필요한 특정 TR을 예상할 수 있습니다. 공급업체의 제안이 이 벤치마크에서 크게 벗어나면 열역학적 가정에 의문을 제기해야 합니다. 초기 장비 비용을 낮추기 위해 재생 섹션의 크기를 축소할 수 있으며, 이로 인해 장비 수명 기간 동안 더 큰 냉각기를 가동하기 위해 막대한 에너지 비용을 지불해야 합니다.
정확성을 보장하려면 시설의 특정 요구 사항을 계산할 때 다음 번호의 단계를 따르십시오.
최고 용량 제품 실행의 최대 질량 유량을 결정하십시오.
정확한 제품(탈지, 전체 또는 크림)의 비열 용량을 식별합니다.
재생 구간 이후에 필요한 온도 강하를 계산합니다.
Q = ṁ × Cp × ΔT 공식을 적용하여 기준 kW 요구 사항을 찾습니다.
주변 열 증가 및 시스템 마모에 대해 15%의 안전 여유를 추가합니다.
냉각기 크기를 결정하려면 최종 kW 수치를 TR(냉동 톤수)로 변환하세요.
올바른 열교환기를 선택하는 것은 일일 운영, 유지보수 일정 및 제품 품질에 영향을 미칩니다. 판형 열 교환기(PHE)는 높은 난류를 유발하는 주름진 플레이트 설계로 인해 탁월한 열 전달 효율을 제공합니다. 또한 기존 기술에 비해 훨씬 작은 설치 공간이 필요합니다. 관형 열교환기는 부피가 크지만 점도가 높고 미립자가 포함된 제품에 더 적합합니다. PHE 옵션을 평가할 때 청결성과 사용된 특정 개스킷 재료를 평가하십시오. EPDM 개스킷은 표준 온도를 잘 처리하지만 지방 함량과 사용된 세척 화학물질에 따라 NBR이 필요할 수 있습니다. 항상 프레임의 확장 기능을 고려하십시오. 20% 더 많은 플레이트를 수용할 수 있는 프레임을 구입하면 전체 장치를 교체하지 않고도 향후 용량 업그레이드가 가능합니다.
냉각 매체 선택에는 중요한 개념적 균형이 필요합니다. 냉각수 시스템, 특히 아이스 뱅크는 최대 부하 절감을 허용합니다. 전기 요금이 낮은 비수요 시간에 얼음을 만들어 열 에너지를 저장합니다. 생산이 진행되는 동안 이렇게 저장된 에너지는 막대한 순간 전기 소모 없이 막대한 냉각 부하를 처리합니다. 그러나 얼음 은행에는 상당한 바닥 공간이 필요합니다. 글리콜 냉각기는 영하의 정밀한 연속 온도 제어 기능을 제공합니다. 연속 작동을 위해 일정한 온도를 유지하지만 더 높은 연속 에너지 수요를 가지며 글리콜 분해를 방지하기 위해 엄격한 유지 관리가 필요합니다.
압축기 및 응축기 선택은 전적으로 시설의 위치와 유틸리티 가용성에 따라 달라집니다. 공냉식 응축기는 적당한 기후에서 잘 작동하고 유지 관리가 덜 필요하지만 더운 여름날에는 효율성이 떨어집니다. 수냉식 응축기는 더운 환경에 더 적합하고 더 높은 효율성을 제공하지만 안정적인 물 가용성과 냉각탑 인프라가 필요합니다. 냉동 공장용 가변 주파수 드라이브(VFD) 압축기를 평가해 보세요. VFD는 모터 속도를 조정하여 냉각 부하를 정확하게 일치시키고, 전반적인 에너지 효율성을 향상시키며, 표준 온/오프 압축기에 비해 기계 구성 요소의 마모를 줄입니다.
열 안정성을 유지하려면 자동화 통합이 중요합니다. PID 제어 루프는 온도 센서를 읽고 밸브를 조정하여 전체 냉각 프로세스를 관리합니다. 변조된 3방향 밸브는 열교환기로 유입되는 냉각 매체의 유량을 조절합니다. 이 자동화는 제품 공급 속도가 다양하거나 보일러 출력이 변동하는 경우에도 일정한 제품 배출 온도를 유지합니다. 냉각 제어를 위해 수동 밸브를 사용하는 것은 온도 급등과 제품 품질 문제를 경험할 수 있는 확실한 방법입니다.
냉각 요구 사항은 특정 제품 및 생산량에 따라 다르게 확장됩니다. 에이 소규모 우유 가공 라인은 종종 단순 배치 저온살균(통 냉각)에서 연속 흐름 고온 단시간(HTST) 시스템으로 전환됩니다. 이러한 소규모 설정은 소형 스키드 장착형 냉각 장치를 통해 큰 이점을 얻을 수 있습니다. 이 제품은 일반적으로 500~2,000L/hr 범위의 낮은 유속을 처리합니다. 장인 낙농장이나 농장 낙농장의 공간 제약으로 인해 설치 비용을 절감하기 위해 복잡한 글리콜 루프를 완전히 우회하여 직접 팽창 냉동과 결합된 음용수를 사용하는 단일 단계 냉각이 필요한 경우가 많습니다.
가공 매개변수는 설계 시 극적으로 변화합니다. UHT 우유 생산 라인 . 초고온 처리에는 극심한 온도 차이가 필요합니다. 137°C 이상에서 주변 온도 또는 냉각 온도까지 몇 초 안에 제품을 냉각해야 합니다. 이를 위해서는 다단계 냉각 시스템이 필요합니다. 상업적 무균 상태를 유지하려면 무균 열교환기와 정밀한 배압 제어가 필수입니다. UHT 공장의 냉각 부분은 생산 전에 멸균되어야 합니다. 즉, 장비는 판이 휘거나 개스킷이 터지지 않고 증기 온도를 견뎌야 합니다.
점도는 엔지니어링 시 모든 것을 변화시킵니다. 연유 생산 라인 . 증가된 총 고형물은 열 전달 계수(U-인자)를 크게 변경합니다. 레이놀즈 수(Re)는 유체 거동이 난류에서 층류로 이동하면서 점성이 높아지면서 떨어집니다. 층류는 열 전달 효율을 감소시킵니다. 이에 대응하려면 긁힌 표면 열교환기나 특수 와이드 갭 PHE를 평가해야 합니다. 이러한 특정 설계는 냉각 주기 동안 오염, 연소 및 막힘을 방지하여 청소를 자주 중단하지 않고도 지속적인 작동을 보장합니다.
| 생산 라인 유형 | 유량 범위 | 표준 ΔT(냉각) | 권장 열교환기 | 일반 냉각수 매체 |
|---|---|---|---|---|
| 소형 가공 라인 | 500 - 2,000L/시간 | 72°C ~ 4°C | 표준 PHE | 냉각수 / DX |
| 표준 저온살균 라인 | 5,000 - 30,000L/시간 | 72°C ~ 2°C | 재생 기능을 갖춘 다단계 PHE | 글리콜/얼음 은행 |
| UHT 생산 라인 | 4,000 - 20,000L/시간 | 137°C ~ 20°C | 무균 관형 / 플레이트 | 냉각탑수 + 냉각수 |
| 농축 우유 라인 | 1,000 - 10,000L/시간 | 65°C ~ 10°C | 넓은 간격의 PHE / 긁힌 표면 | 냉각수 |
열교환기의 교차 오염은 대규모 제품 리콜로 이어질 수 있는 심각한 운영 위험입니다. 스테인리스 강판의 핀홀이나 개스킷 결함으로 인해 원유나 화학 냉각 매체가 완성된 저온살균 제품을 오염시킬 수 있습니다. 자동화된 차압 컨트롤러를 구현해야 합니다. 이러한 장치는 저온살균 우유가 항상 냉각 매체와 플레이트 반대편의 원유보다 최소 0.5bar 높은 압력을 유지하도록 보장합니다. 누출이 발생하면 안전한 저온 살균 우유가 바깥쪽으로 밀려 오염 물질이 깨끗한 흐름에 들어가는 것을 방지합니다.
최고 부하를 관리하면 압축기의 짧은 주기 및 기계적 고장을 방지할 수 있습니다. 대형 냉각기는 열 부하가 최소 용량보다 낮을 때 너무 자주 켜지고 꺼집니다. 이러한 짧은 주기로 인해 조기 압축기 고장이 발생하고 시동 중에 높은 에너지 스파이크가 발생합니다. 냉각수 또는 글리콜 루프의 열 완충 저장 탱크를 활용하여 열 부하를 안정화합니다. 스테이징 기능을 갖춘 모듈식 냉각기를 지정하면 시스템이 특정 순간에 공정의 정확한 수요에 맞춰 필요한 수의 압축기만 실행할 수 있습니다.
CIP(Clean-in-Place) 호환성은 오염을 방지하고 열 효율성을 유지합니다. CIP 사이클 중 유속이 부적절하면 냉각 섹션에 단백질이나 미네랄 침전물이 남습니다. 이 유석은 절연체 역할을 하여 열효율을 크게 감소시키고 박테리아를 번식시킵니다. CIP에 필요한 더 높은 유속을 수용할 수 있도록 냉각 루프를 설계하십시오. 효과적인 CIP를 위해서는 플레이트 전체에 걸쳐 1.5m/s 이상의 정련 속도가 필요합니다. 제품 펌프가 이 속도를 달성할 수 없는 경우 전용 고용량 CIP 펌프를 설치해야 합니다.
제품 동결로 인해 플레이트가 손상되고 생산이 완전히 중단됩니다. 서브제로 글리콜을 보조 냉각수로 사용하면 냉각 매체가 계속 순환하는 동안 제품 흐름이 떨어지거나 멈추면 우유가 즉시 얼 수 있습니다. 이로 인해 시스템 막힘, 물리적 구성 요소 손상 및 플레이트 뒤틀림이 발생합니다. PLC에 연결된 저유량 안전 인터록을 구현합니다. 이러한 인터록은 제품 펌프 속도가 임계 임계값 아래로 떨어지면 자동으로 냉각수 흐름을 차단하고 바이패스 밸브를 열어 열교환기를 치명적인 동결로부터 보호합니다.
정확한 냉각 용량은 유속, 재생 효율 및 제품 사양에 따라 달라지는 동적 계산입니다. 과도한 엔지니어링은 안전망을 제공하지만 자본 효율성을 감소시키고 공과금을 부풀립니다. 엔지니어링 부족으로 인해 제품 리콜, 박테리아 증식, 지속적인 생산 병목 현상이 발생할 위험이 있습니다. 최적의 성능과 규정 준수를 보장하려면 즉시 다음 단계를 수행하십시오.
현재 또는 예상 유량과 유틸리티 용량에 대한 포괄적인 열 감사를 수행합니다.
필요한 ΔT, 최대 질량 유량 및 제품 점도를 명시적으로 명시하는 제안 요청서(RFP) 초안을 작성하십시오.
최저 초기 구매 가격보다는 투명한 열역학적 계산을 기반으로 공급업체를 평가합니다.
위생 규정 준수 및 차압 안전 시스템을 확인하려면 전문 유제품 공정 엔지니어에게 문의하세요.
A: Q = ṁ × Cp × ΔT 공식을 사용하세요. 질량 유량에 우유의 비열(3.93 kJ/kg°C)과 온도 차이를 곱합니다. 항상 재생 효율을 고려하십시오. 이는 냉각기에 필요한 최종 기계적 냉각 부하를 크게 줄여줍니다.
답변: PMO와 같은 규제 표준에서는 최대 7°C(45°F)를 요구합니다. 그러나 업계 모범 사례에서는 2°C~4°C를 목표로 합니다. 이 낮은 온도에 도달하면 제품 보관 수명이 빠르게 최대화되고 열경화성 박테리아 성장이 방지됩니다.
A: 얼음 은행은 열 에너지 저장 장치를 활용합니다. 피크가 아닌 전기 요금 시간 동안 냉각 용량을 구축합니다. 이렇게 저장된 에너지는 그리드에서 순간적으로 막대한 전기를 끌어오지 않고도 대량의 단기 배치 냉각 부하를 효율적으로 처리합니다.
A: 재생은 차가운 원유를 사용하여 열교환기 내의 뜨거운 저온살균 우유에서 열을 흡수합니다. 이 열 교환은 기계적 냉각이 필요하기 전에 필요한 온도 강하의 최대 90%를 처리하여 상당한 에너지를 절약합니다.
A: 크기가 작은 냉각력 시스템이 일시 중지되고 연속 유량이 감소합니다. 이는 보관 탱크에서 박테리아 성장 위험을 증가시키고, 제품 유효 기간을 단축하며, 규정 준수 실패 및 제품 리콜로 이어질 수 있습니다.
답: 그렇습니다. UHT 처리는 훨씬 더 높은 초기 온도(137°C 이상)를 처리합니다. 무균 냉각 환경, 다단계 냉각 시스템이 필요하며 표준 냉장 온도가 아닌 주변 온도로 제품을 냉각하는 경우가 많습니다.
