高スループットの食品および飲料の製造は、手作業による衛生管理に依存すると、深刻な運用上のボトルネックに直面します。施設管理者は、生産稼働時間を最大化することと、ゼロトレランスの食品安全基準を満たすこととの間の緊張と常に戦っています。 FSMA や GFSI などの規制枠組みでは、手動による洗浄では保証できない、厳格で検証可能な衛生プロトコルが求められています。清掃が一貫していない場合、施設は相互汚染、製品リコール、監査不合格に対して脆弱になり、財務上および規制上のリスクが増大します。

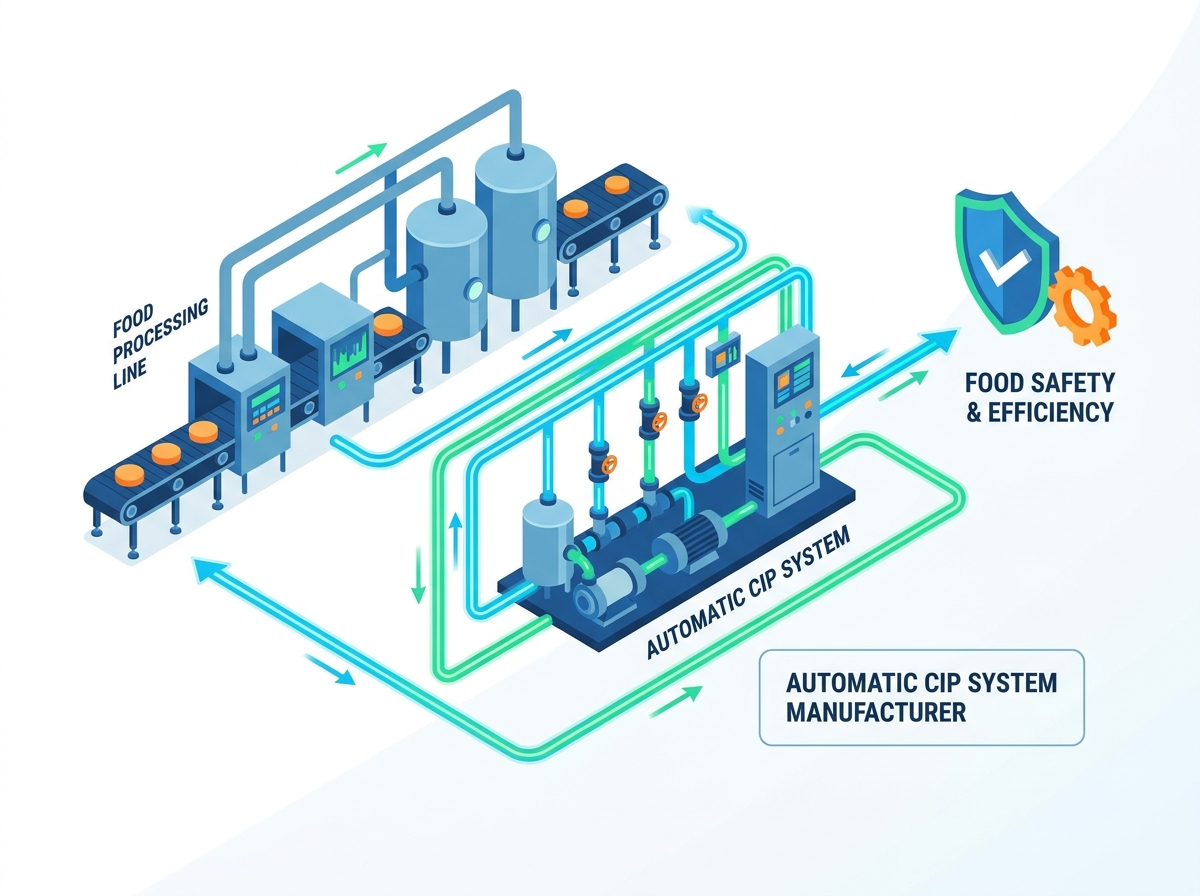

自動化された定置洗浄 (CIP) テクノロジーへの移行は、最新の生産規模の拡大にとって基本的な要件です。自動化システムは、予測不可能な手動洗浄を検証済みの反復可能なサイクルに置き換えます。ただし、ハードウェアだけではコンプライアンスが保証されません。専門的なものを選択する 自動 CIP 洗浄システムのメーカーは 、準拠し、検証可能で、費用対効果の高い衛生環境を実現するための決定的な要素です。専門パートナーは、お客様のシステムがお客様の特定の土壌、流量、施設レイアウトに適合することを保証し、一般的な機器の故障を防ぎます。
衛生管理が成功するかどうかは、時間、作用、化学物質、温度 (TACT) という 4 つの相互依存変数に依存します。手動の洗浄プロセスでは、これらの変数を一貫して達成するのが困難です。オペレーターは、サイクルを急いで行ったり、間違った化学薬品の希釈を適用したり、熱を失うのが早すぎる水を使用したりすることがよくあります。この不一致により微細な残留物が残り、病原菌の温床が形成されます。
自動化された CIP システムは、流体力学を通じて「アクション」変数をマスターします。高速の乱流を生成します。パイプ内部表面から微生物汚染物質を体系的に剪断するには、毎秒 1.5 メートルの最低速度が必要です。手動洗浄では、閉じた配管ループ内でこの持続的な機械力を再現することはできません。乱流により化学薬品があらゆる隙間に確実に到達し、手作業によるスクラブに特有の物理的な盲点が排除されます。ホースを持ったオペレーターに頼るということは、熱交換器の内部にかかる機械的な力を推測していることになります。自動化により推測に頼る必要がなくなります。
場外洗浄 (COP) および手動スクラブには、大規模な機器の分解が必要です。このプロセスには、重大な隠れたコストが伴います。衛生作業員がバルブ、ポンプ、熱交換器の分解に何時間も費やすため、人件費が急増します。頻繁に分解すると、サニタリー継手、ガスケット、ネジの磨耗も促進されます。損傷したシールは最終的に漏れ、新たな汚染ベクトルを生み出します。
最も重大なコストは生産性の損失です。熟練したオペレーターを収益を生み出す作業から物理的な機器の分解作業にシフトすると、施設の効率が破壊されます。生産ラインの解体に費やす 1 時間ごとに、1 時間の生産量が失われます。自動化システムは機器を無傷に保ち、これまでの衛生上のダウンタイムを収益性の高い生産時間に直接変換します。作業員がフランジのボルトを外したり、部品をバケツに浸したりするのに忙しいというだけの理由で、プラントの潜在的な稼働時間が最大 30% 失われているのをよく目にします。
手動洗浄では、統計的に相互汚染の可能性が高くなります。施設の異なるゾーン間を移動するオペレーターは、ブーツ、手袋、または工具に付着した病原体を簡単に移す可能性があります。一貫性のない化学物質の投与と不適切な温度維持は、この生物学的リスクをさらに悪化させます。洗浄水が洗剤の有効温度閾値を下回ると、脂肪やタンパク質は分解されず、ステンレス鋼上に微細な膜が残ります。
この不一致はバイオフィルムの形成に直接つながります。バイオフィルムは細菌の複雑なマトリックスであり、到達しにくく分解できない内部表面に固定されています。バイオフィルムは一度形成されると、標準的な消毒剤に対して信じられないほど耐性があります。自動 CIP は、事前にプログラムされたレシピを実行することで人的エラーを排除します。このシステムは、バイオフィルムが形成される前にバイオフィルムを破壊するために必要な化学物質の濃度と温度を正確にロックし、すべてのサイクルが検証済みのベースラインとまったく同じように動作することを保証します。
このサイクルは、バルク製品残留物の物理的な除去から始まります。施設では、エア ブローダウンまたはピギング システムを使用して、残りの製品をラインから押し出します。続いて、周囲水または温水で予備すすぎを行います。このステップにより、重い汚れが排水溝に流されます。化学槽の過負荷を防ぐために、バルク残留物の除去は必須です。洗剤タンクに有機物が多すぎると、有効な洗浄剤が中和されてしまい、高価な化学薬品が無駄になり、洗濯サイクル全体が損なわれてしまいます。
苛性洗浄は、衛生サイクルの重労働段階です。システムは、熱アルカリ溶液、通常は水酸化ナトリウムを装置内に循環させます。高いpHと高温により、硬い有機土壌が分解されます。このステップでは、脂肪をケン化し、タンパク質を溶解し、複合炭水化物を分解します。腐食性溶液は特定の期間循環し、濡れた表面すべてから汚れを完全に除去します。チーズ製造などの重い土壌の用途では、このステップでは最大 3% の濃度と 80°C を超える温度が必要になる場合があります。
苛性洗浄に続いて、中間すすぎでシステムをきれいな水で洗い流します。この段階では、配管や容器から残留アルカリ化学物質を除去します。酸性化学薬品を導入する前に、苛性溶液を除去する必要があります。苛性剤と酸を混合すると、危険な発熱反応が直接引き起こされ、両方の薬剤の洗浄力が中和されます。導電率センサーは戻りラインを監視し、シーケンスが進む前にすべての苛性剤が洗い流されたことを確認します。
酸洗浄は無機物の蓄積をターゲットにします。システムは硝酸やリン酸などの弱酸溶液を循環させます。このステップにより、ミネラルスケール、乳石、硬水の堆積物が中和されます。スケールの軽減は、あらゆるヘビーデューティーにとって絶対に不可欠です 乳製品プラント洗浄システム。ミネラルの堆積により表面が粗くなり、そこに細菌が隠れて増殖し、その後の消毒作業が無駄になってしまいます。定期的な酸洗浄により、ステンレス鋼は不動態化され滑らかな状態に保たれます。
最終すすぎでは、生産ラインから化学薬品の残留痕跡がすべて除去されます。このステップでは、きれいな高品質の水、多くの場合、逆浸透 (RO) または UV 処理された水を使用します。システムは、システムから流出する水がシステムに流入する水のベースライン純度と一致することを導電率センサーが確認するまで、ラインをフラッシュします。これにより、化学残留物が次の製品バッチに汚染されないことが保証され、消費者の安全と製品の風味プロファイルが保護されます。
最終ステップでは、湿った材料が完全に無菌になります。施設では、化学消毒剤 (過酢酸など) または熱殺菌法 (熱水または蒸気の循環) のいずれかを使用します。この段階では、残っている栄養微生物がすべて破壊されます。消毒用リンスにより、機器が微生物学的に安全であり、すぐに生産できる状態が保証されます。醸造および飲料の用途では、潜在的な化学物質の異臭を避けるために、加熱殺菌が好まれることがよくあります。
| サイクルステップ | 主剤 | ターゲット土壌 / 目的 | 一般的な温度 |
|---|---|---|---|
| プレリンス | 飲料水 | バルク有機残留物の除去 | 周囲温度～50℃ |
| 苛性洗浄 | 水酸化ナトリウム (1-3%) | 脂肪、タンパク質、炭水化物 | 70℃～85℃ |
| 中間すすぎ | 飲料水 | 残留苛性アルカリをフラッシュする | アンビエント |
| 酸洗浄 | 硝酸/リン酸 (0.5-1.5%) | ミネラルスケール、乳石 | 60℃～70℃ |
| 最後のすすぎ | RO・精製水 | 化学物質の痕跡をすべて除去する | アンビエント |
| 消毒 | 過酢酸・水蒸気 | 微生物消毒 | 周囲温度 (化学) / >85°C (熱) |
すべての処理装置をその場で洗浄できるわけではありません。自動 CIP を成功させるには、生産ラインのハードウェアが厳しい設計要件を満たしている必要があります。配管は自己排水式でなければなりません。設置者は無重力ラインピッチを実装し、流体が溜まらずに自然に低点排水路に流れるようにする必要があります。システムには、液体が停滞する死角、隙間、デッドレッグがまったくあってはならない。標準的な経験則として、乱流が確実にエンド キャップに到達するには、分岐またはデッドレッグの長さ対直径 (L/D) 比が 2.0 未満でなければなりません。
経験豊富な CIP 洗浄装置のサプライヤーは、 施設の既存のインフラストラクチャを慎重に評価します。彼らは、タンク、熱交換器、プロセス配管の自動化された互換性を評価します。バルブの種類、ポンプハウジングの設計、機器の接続をチェックします。既存のハードウェアが乱流や完全な排水をサポートできない場合は、自動 CIP スキッドに接続する前にアップグレードする必要があります。たとえば、CIP 流体を標準的な工業用ボール バルブに押し通そうとすると、バルブの内部キャビティを適切にフラッシュできないため失敗します。
プロセス装置の表面は、激しい化学的相互作用に耐える必要があります。 CIP サイクルは、高温で動作する硝酸や苛性ソーダなどの刺激の強い薬剤に依存しています。このような条件下では、標準以下の材料は腐食し、穴が開き、劣化します。施設では、すべての接液コンポーネントに高級合金、通常は 316L ステンレス鋼を使用する必要があります。 304 ステンレス鋼は熱酸用途には不十分であることが多く、最終的には赤みや孔食の兆候が現れます。
表面仕上げも同様に重要です。濡れた表面には特定の粗さ評価が必要で、通常は Ra ≤ 0.8 µm です。滑らかな顕微鏡プロファイルにより、微生物の固着を防ぎます。表面が粗すぎると、細菌や有機汚れが金属の微細な谷に閉じ込められてしまいます。攻撃的な化学物質や乱流は、これらの捕捉された汚染物質に到達することができず、永続的な生物学的障害につながります。機械研磨に続いて電解研磨を行うと、バイオフィルムの付着に対する最善の防御が得られます。
施設は、生産量と土壌の種類に基づいて、シングルユースとマルチユースのどちらのアーキテクチャを選択する必要があります。使い捨てシステムは、1 サイクル後に水と化学物質を排水管に排出します。必要な初期資本支出 (CapEx) は低くなりますが、運用支出 (OpEx) は高くなります。使い捨て設計は、洗浄液の再利用が危険すぎる、相互汚染のリスクが高い施設やアレルゲンの切り替えが頻繁に行われる施設に最適です。たとえば、同じラインで乳製品と大豆製品の両方を処理する工場では、洗浄水をリサイクルする危険を冒すことはできません。
多用途または回収システムは、水、化学薬品、熱エネルギーを回収してリサイクルします。追加のタンク、センサー、戻りポンプにはより高い設備投資が必要です。ただし、運用コストは大幅に低くなります。大量液体処理プラントでは、回収システムの ROI タイムラインは非常に短いです。加熱した苛性溶液を節約し、最終すすぎ水を次の前すすぎに再利用することで、光熱費を大幅に削減します。適切に設計された回収システムにより、使い捨てセットアップと比較して水の消費量を最大 40% 削減できます。
プラントのレイアウトによって、集中型構成と分散型構成の選択が決まります。集中化された CIP ユーティリティ ルームには、施設全体にサービスを提供する大型のマルチタンク スキッドが収容されています。この設定により、化学薬品の取り扱いとユーティリティ接続が集中化され、大量の化学薬品の配送が容易になります。ただし、大規模な配管ネットワークが必要です。配管が長いと熱損失が増加するため、より大型の熱交換器が必要になり、プラント全体の圧力降下を克服するために大規模な供給ポンプが必要になります。
分散型構成では、特定のプロセス領域の近くに、より小型で局所的な CIP スキッドを配置します。これにより配管の複雑さが軽減され、熱損失が最小限に抑えられます。また、油圧のボトルネックを発生させずに、さまざまな生産ゾーンを同時に洗浄することもできます。プラント エンジニアは、これら 2 つのアーキテクチャのどちらかを決定する際に、工場フロアの設置面積、パイプ配線の制限、および同時洗浄要件を評価する必要があります。多くの場合、メインプロセスラインには集中システムを使用し、分離された充填装置には分散型モバイルスキッドを使用するハイブリッドアプローチが最も効果的です。
厳格な衛生設計により、専門メーカーと一般製造業者が区別されます。 316L ステンレス鋼、軌道溶接、FDA 準拠のエラストマー (EPDM や PTFE など) の必要性は、どれだけ強調してもしすぎることはありません。オービタル溶接は、手動溶接でよくある隙間のない、滑らかで一貫した接合を提供します。 FDA 準拠のエラストマーにより、高温下でもガスケットが劣化して製品ストリームに浸出することがなくなります。
購入者は、選択したメーカーに完全な文書を要求する必要があります。鋼材のグレードを確認するには、材料試験レポート (MTR) をリクエストしてください。溶接ログを確認して、すべての接合部が衛生基準を満たしていることを確認します。内部溶接の品質を証明するためにボロスコープ検査の文書を要求します。評判の良いメーカーは、この売上高パッケージを標準成果物として提供します。ベンダーが MTR の提供を躊躇している場合は、直ちに立ち去ってください。
堅牢な自動化は CIP システムの頭脳です。 Rockwell Automation や Siemens などのブランドの産業用 PLC は、検証済みの再現可能な洗浄レシピを実行します。直感的な HMI により、オペレーターは重要なバックグラウンド パラメーターを変更せずにサイクルを選択できます。これにより、化学物質の投与量やサイクル時間の不正な変更が防止され、機器の検証済みの状態が確実に維持されます。
自動システムは改ざん防止のバッチ レポートを生成します。導電率、流量、圧力、温度を継続的に追跡および記録します。パラメータが検証された設定値を下回ると、システムは自動的にアラームを発するか、フェーズを再起動します。この不変のデータ ロギングにより、監査の準備が効果的に自動化されます。 FDA、USDA、または GFSI の検査官が到着すると、施設管理者はデジタル CIP ログを手渡すだけで、紙の記録の束を調べることなくコンプライアンスを証明できます。
一般的な CIP システムは、製品の物理学を無視しているために失敗します。エンジニアリング要件は食品分野によって大きく異なります。乳製品施設内の高脂肪タンパク質汚れには、飲料工場内の高粘度の砂糖とはまったく異なる流量と化学物質濃度が必要です。商業ベーカリーで焼き付けられた炭水化物には、特殊なスプレー衝突と長い浸漬時間が必要です。
有能な製造業者は、スキッドを構築する前に、現場固有の土壌分析と水理計算を実施します。特定の熱交換器と配管全体での正確な圧力降下を計算する必要があります。このデータは、供給ポンプ、戻りバルブ、静的または回転スプレー ボールのサイズを決定します。既製のサイズ設定は不完全な衛生管理に直接つながります。汎用のボックスではなく、正確な製品マトリックスに合わせて設計されたシステムが必要です。
自動化された CIP は、積極的なリソースの最適化を推進します。最新のシステムは、インライン導電率センサーを利用して相分離を正確に管理します。センサーは水と化学物質の界面が通過するタイミングを正確に検出し、排水管に送られる化学物質の量を最小限に抑えます。化学物質回収タンクは活性洗剤を回収し、その後のサイクルで再利用し、自動投与ポンプによって濃度を維持します。
これらの機能により、測定可能な持続可能性の指標が得られます。施設では、総水使用量と化学廃棄物の削減が見込まれます。化学廃棄物の削減は、自治体の水道局からの排水料金を直接削減します。断熱回収タンクを通じて熱エネルギーをリサイクルすることにより、プラントは新鮮な洗浄水を加熱するために必要な蒸気と天然ガスを大幅に削減します。これにより、企業の持続可能性の目標を達成しながら、収益が直接向上します。
規制遵守には制御の証明が必要です。自動化された CIP 機能は、FSMA 予防管理要件および GFSI 監査チェックリストに直接マッピングされます。デュアルシート混合防止バルブは、CIP 化学物質とアクティブな製品ラインの間の絶対的な分離を保証し、壊滅的な相互汚染を防ぎます。ループ流量計は、必要な 1.5 m/s の乱流速度が回路全体で維持されることを保証し、機械的動作を証明します。
校正認定温度トランスミッターは、熱による殺菌ステップが必要な致死閾値に達していることを証明します。すべてのセンサーとバルブは PLC にフィードバックを提供します。この閉ループ制御は、衛生プロセスをリアルタイムで検証します。施設は、ラインがきれいであることを期待することから、それを数学的に証明することに移行し、抜き打ちの規制検査に対する不安を解消します。
自動化された CIP を既存の施設に後付けすることには、重大なリスクが伴います。主な危険は、パイプの配線が不適切であることです。不適切に設計されたタイインはデッドレッグ、つまり流体が主流路の外側にあるために流体が停滞する配管のセクションを作成します。細菌はこれらのデッドレッグに潜伏し、CIP サイクルを生き延びて、次の製品バッチを汚染します。小さなデッドレッグでも生産全体が台無しになる可能性があります。
有能なサプライヤーは、高度なエンジニアリングを通じてこのリスクを軽減します。彼らは 3D レーザー施設スキャンを実行して、既存のインフラストラクチャを正確にマッピングします。彼らは、提案されたパイプルートに対して水力モデリングを実行します。このモデリングにより、乱流速度が CIP 回路の隅々に確実に到達し、単一のパイプが切断される前にデッドレッグが排除されます。適切に統合するには、新しいスキッドと従来の配管の両方を理解する必要があります。
厳格なテストプロトコルにより資本投資が保護されます。工場受け入れテスト (FAT) はメーカーの施設で行われます。スキッドが仕様に従って構築されていること、ポンプが正しく動作していること、および PLC ソフトウェアが基本レシピを実行していることを検証します。サイト受け入れテスト (SAT) は、工場に設置した後に行われ、スキッドを実際のユーティリティと統合します。
購入者は、厳格な FAT なしで配送を決して受け入れてはなりません。 FAT は、施設の流れの状態、圧力降下、およびソフトウェア レシピの実行を可能な限り厳密にシミュレートする必要があります。次に、SAT は、実際のプラントのユーティリティと実際の製品の土壌に対してシステムを検証します。これらのテスト プロトコルは、最終的なハンドオーバー前にシステムが設計通りに正確に動作することを保証し、コストのかかる起動の遅延を防ぎます。
ハードウェアのアップグレードには人間によるアップグレードが必要です。衛生スタッフを手動掃除機から自動掃除機に移行 食品加工 CIP システムの オペレーターは内部摩擦を引き起こします。オペレーターは、HMI の操作方法、センサー アラームの解釈方法、および空気圧バルブの基本的なトラブルシューティングの実行方法を学ぶ必要があります。彼らは肉体労働からプロセス監視へと移行します。
変更管理は非常に重要です。サプライヤー契約にトレーニング要件を詳しく記載します。包括的なオンサイト トレーニング セッション、校正支援、明確な標準操作手順 (SOP) について交渉します。継続的なテクニカル サポートのサービス レベル アグリーメント (SLA) を確立します。導入を成功させるには、自動化システムと戦ったりアラームを回避したりするのではなく、自動化システムを理解し信頼するオペレーターにかかっています。
自動化された CIP システムは、ブランド資産を保護し、食品の安全性を確保し、業務効率を向上させる戦略的資産です。適切なメーカーを選択するには、カスタム エンジニアリング能力、FAT/SAT の厳密さ、自動化の専門知識、およびインストール後のサポートを評価する必要があります。一般的なソリューションでは、現代の食品加工における水力学的および化学的複雑さに対処できません。移行を開始するには、次の手順を実行します。
A: 一般的な投資回収期間は 12 ～ 24 か月です。この急速な ROI は、人件費、化学物質の使用量、光熱費の節約の大幅な削減によってもたらされています。最も重要なことは、手動による分解作業を排除することで、これまでの衛生設備のダウンタイムを収益性の高い、収益を生み出す生産時間に変えることができるということです。
A: 乳石や鉱物の堆積物に対処するために、乳製品システムには非常に特殊なサイクル パラメーターが必要です。無機スケールを溶解するには、頻繁な濃酸洗浄に大きく依存しています。さらに、乳製品 CIP では、耐熱性乳病原菌を完全に破壊するために、より高温の熱衛生手順が必要です。
A: はい、改修の可能性は非常に高いです。ただし、メーカーは既存のタンクや配管を徹底的に評価する必要があります。衛生設計への準拠を検証し、自動排出ピッチを確保し、既存の容器が完全な適用に必要な適切な静的または回転スプレー ボールを収容できることを確認する必要があります。
A: TACT は、Time、Action、Chemical、Temperature の略です。これら 4 つの相互依存変数が衛生管理の成功を左右します。 「時間」はサイクル時間、「作用」は乱流速度 (最小 1.5 m/s)、「化学物質」は洗剤の濃度、「温度」は化学物質を活性化するのに必要な熱エネルギーです。
A: 316L ステンレス鋼は、CIP サイクルで使用される硝酸や水酸化ナトリウムなどの攻撃的な高温化学薬品に対して優れた耐食性を備えています。炭素含有量が低いため、細菌が隠れる微細な隙間を防ぎ、衛生的な軌道溶接にも最適です。
