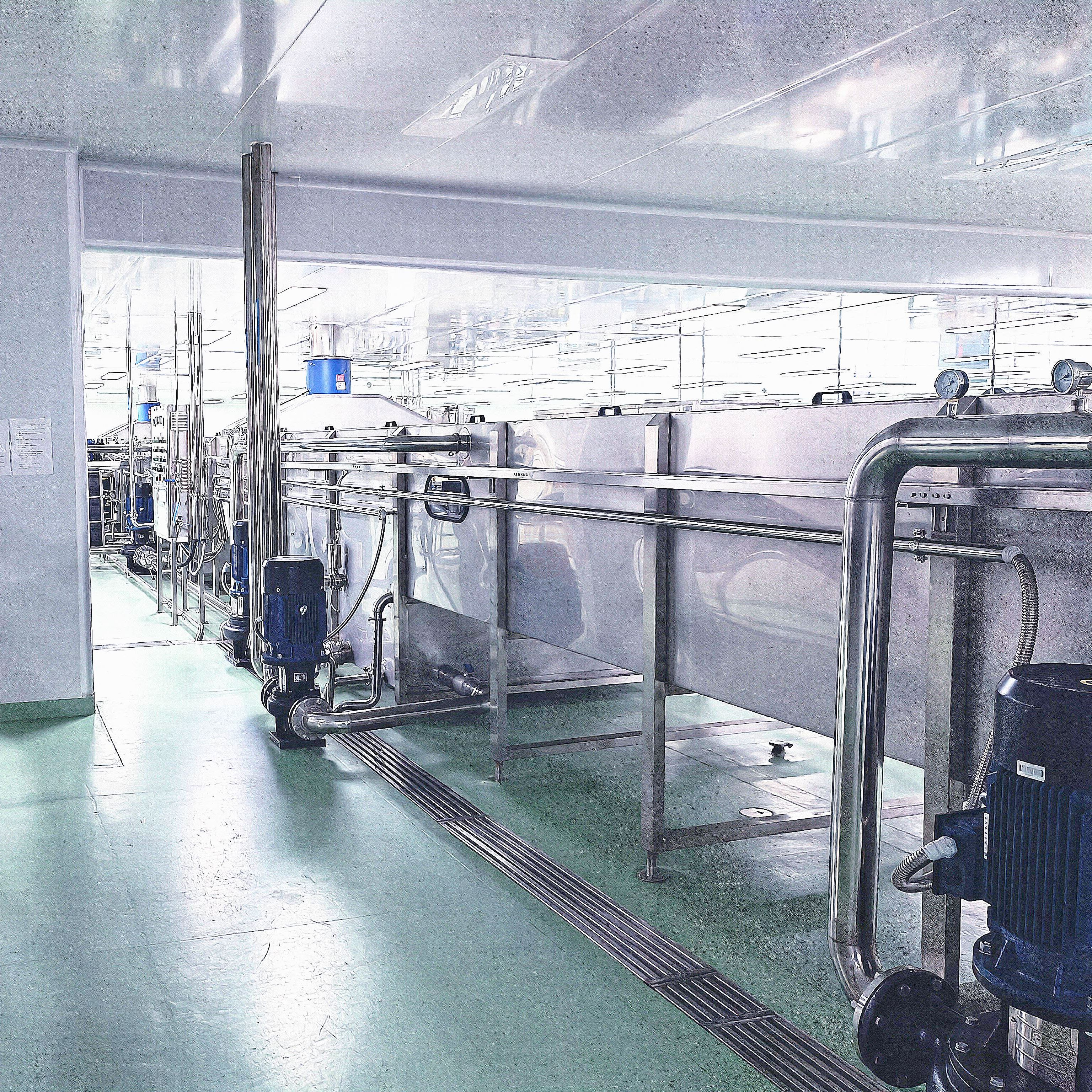

飲料生産ラインのアップグレードまたは確立には大きな賭けが伴います。機器の非互換性、サイクルタイムの遅さ、ベンダーサポートの信頼性の低さは、壊滅的なダウンタイムと製品の無駄につながります。初日から完璧に動作するシステムが必要です。主な課題には、当面の生産速度要件と、さまざまなサイズの容器にわたる長期的な拡張性、液体の適合性、および厳格な衛生コンプライアンスのバランスをとることが含まれます。この問題を解決するには、機器の選択に対する戦略的なアプローチが必要です。導入を成功させるには、二重の評価プロセスが必要です。まず、充填技術を特定の飲料プロファイルに厳密に一致させる必要があります。次に、選択した機器パートナーのエンジニアリング能力を徹底的に精査する必要があります。これにより、ラインが効率的に稼働し、成長に合わせて拡張できるようになります。
まずは既存の生産ラインを監査することから始めます。手動または半自動プロセスが問題を引き起こす場所を正確に特定します。収量の低下や製品の酸化が発生している領域を探します。キャッピング遅延により全体の動作が遅くなるステーションに注意してください。これらのボトルネックを正確に特定することは、新しい機器が何を解決する必要があるかを理解するのに役立ちます。適切な監査を行うには、生産のピーク時にラインを歩き回り、すべてのマイクロストップを記録する必要があります。オペレーターが常にガイド レールを調整したり、供給口で詰まったボトルを取り除いたりしている場合、現在のハンドリング システムは故障しています。これらの特定の障害点を文書化すると、次のマシンの機械的要件の具体的なリストが得られます。
必要な 1 時間あたりのボトル数 (BPH) または 1 分あたりの缶数 (CPM) を計算します。この指標は現在の市場需要に基づいてください。次に、現実的な 3 ～ 5 年の成長予測を考慮に入れます。現在のニーズのみを満たすマシンを購入すると、すぐにまた時期尚早なアップグレードを余儀なくされることになります。 BPH を計算するときは、常に総合設備効率 (OEE) を考慮してください。 10,000 BPH の定格を持つ機械は、上流のデパレタイザーの遅延や下流の梱包バックアップにより、100% の効率で稼働することはほとんどありません。これらの運用上の現実を吸収するには、実際に必要なスループットより 20% 高い公称速度のマシンをターゲットにします。
ラインが処理するコンテナの最小量と最大量を定義します。 50ml のサンプル ボトルと 5L の水差しを同じシフトで実行する場合があります。選択した投与システムがこれらすべてのサイズにわたって高い精度を維持していることを確認してください。広い容量範囲では、多くの場合、特定のバルブの種類と制御機構が決まります。 50ml ボトル用のサイズのバルブを使用して 5L ジャグを充填しようとすると、充填サイクルに時間がかかりすぎて、スループットが破壊されます。逆に、小さなボトルに巨大なバルブを充填すると、激しい飛び散りや製品の損失が発生します。メーカーが正しいバルブ直径と流量を設計できるように、正確な容量範囲を指定する必要があります。
利用可能な床面積と天井高さのクリアランスを慎重に測定してください。圧縮空気、電気負荷、給水などの設備容量を評価します。上流および下流の機器との正確な統合ポイントを特定します。物理的なプラントに適合しない機械は役に立ちません。圧縮空気の供給には特に注意してください。空気圧バルブとキャッピングヘッドは、大量のきれいな乾燥空気を消費します。現在のコンプレッサーが新しい高速フィラーの CFM (立方フィート/分) 要件に対応できない場合、圧力降下が発生し、機械の故障が発生します。
水のように薄い液体は、高粘度の製品とは異なる取り扱いが必要です。透明なジュース、蒸留酒、水は標準の重力バルブを簡単に通過できます。シロップ、ソース、スムージーには容積式置換機構が必要です。バルブを液体の粘度に合わせることで液だれが防止され、正確な投与が保証されます。濃厚な液体を重力充填機に通すと、表面張力と粘度によって流れが制限され、生産速度が大幅に遅くなります。ノズルから濃い液体を高速で押し出すには、ピストンやローブ ポンプなどの機械力が必要です。
炭酸ソフトドリンク、炭酸水、ビールには逆圧充填が必要です。この等圧プロセスにより、タンクとボトル間の圧力が均等になります。激しい泡立ちを防ぎ、充填サイクル中の CO2 損失を防ぎます。標準的な大気充填剤は炭酸飲料を台無しにしてしまいます。加圧されていないボトルの底に液体が当たると、急激な圧力降下により、溶解した CO2 が溶液から瞬時に放出されます。これにより、ボトルから溢れる巨大な泡が発生し、製品が無駄になり、平らな飲み物が残ります。
果物片、果肉、または種子を含む飲料には、特殊な機械的取り扱いが必要です。標準のバルブでは粒子が粉砕されるか、完全に詰まってしまいます。固体含有物用に設計された特殊なピストンまたはポンプ フィラーを使用する必要があります。これにより、製品の質感が保護され、ラインのスムーズな走行が維持されます。充填バルブの内部通路は、最大の微粒子をせん断することなく通過できる十分な幅が必要です。飲み物にアロエベラの塊を詰める場合、消費者が意図した食感を体験できるように、バルブはそれらの塊をそのまま通過させる必要があります。
ジュースやお茶のホットフィル用途は、コールドフィルの設定とは大きく異なります。ホットフィルマシンでは、充填バルブの熱安定性が必要です。また、低温殺菌温度を維持するために製品を再循環するループも必要です。コールドフィルシステムは、結露の防止と無菌環境の維持に重点を置いています。ラインの一時停止中に充填ボウル内にある間に、熱い充填液体が臨界温度 (通常約 185°F または 85°C) を下回ると、その製品は商業的に無菌ではなくなります。再循環ループは常に液体を熱交換器に戻し、安全に必要な正確な温度を維持します。
| 液体の種類 | 推奨される充填技術 | 主要なエンジニアリング要件 |
|---|---|---|
| スティルウォーター / スピリッツ | 重力またはオーバーフロー | 大流量ノズル、簡易大気ボウル |
| 炭酸飲料 | 逆圧（等圧） | 加圧ボウル、CO2 放出用のスニフティングバルブ |
| 濃厚シロップ/スムージー | ピストンまたは容積式 | 機械力、広口径ノズル |
| ホットフィルジュース | 再循環重力計または流量計 | 熱安定性、温度制御用のリターンループ |
重力フィラーは、自由に流れる非炭酸液体に最適です。液体の自然重量を利用して容器を満たします。時間ベースまたは容積制御により線量を管理します。これらはシンプルで信頼性が高く、基本的な水または蒸留酒ラインのメンテナンスが簡単です。フィラーボウルはノズルの上にあり、バルブが開くと重力によって液体が下に引き下げられます。可動部品が非常に少ないため、メンテナンスが最小限で済みます。ただし、液体の粘度やタンクレベルの変化に非常に敏感であり、適切に制御しないと充填精度に影響を与える可能性があります。
オーバーフローフィラーは、透明なガラス容器に外観上の利点をもたらします。充填高さを均一にするために充填レベル技術を使用しています。これは、ボトルの内部容積がわずかに変化しても完全に機能します。消費者は小売店の棚に完全に均一な液体のラインを見ます。ノズルがボトルに差し込み、ネックを密閉します。液体は目標の高さに達するまでポンプで送り込まれ、余分な液体はノズルの戻りポートを通ってメインの保持タンクにオーバーフローして戻ります。これにより、すべてのボトルが同一に見えることが保証されます。これは、ガラスに詰められた高級蒸留酒や高級飲料にとって重要です。
ピストンフィラーは、濃厚な飲料や重い飲料に対して精度の大きな利点をもたらします。機械式ピストンが特定の量の液体を吸引し、ボトル内に押し込みます。粒子の多い液体を詰まらせることなく処理します。スムージーや濃厚なシロップに最適です。ピストンのストローク長によって、吐出される正確な量が決まります。容積式システムであるため、粘度の変化に関係なく液体を強制的に排出します。これにより、ピストン フィラーは、同じラインでさまざまな製品テクスチャーを実行する施設にとって非常に汎用性の高いものになります。
アン 炭酸製品を扱う工業用飲料瓶詰め機は、 逆圧技術に依存しています。機械がボトルを密閉し、CO2 で加圧します。液体は圧力下で流れ込み、泡立ちを防ぎます。その後、機械はゆっくりと圧力を解放してからキャッピングを行います。スニフティングとして知られるこの圧力解放は、正確に制御する必要があります。圧力が急激に低下すると、飲料が泡立ちます。最新の逆圧バルブは、多段階のスニフティングを使用してボトルを穏やかに大気圧に戻し、製品の損失を最小限に抑えながらスループットを最大化します。
流量計フィラーは、最新の高精度の容量制御を代表します。液体がバルブを通過するときに、液体の質量または体積を直接測定します。これにより、製品の無償提供がほぼゼロになります。製品と接触する可動部品がないため、清掃が簡単です。電磁流量計は、ジュースや水などの導電性液体に適しています。蒸留酒や油などの非導電性液体には質量流量計 (コリオリ) が必要です。流体経路内に機械的なピストンやシールがないため、流量計フィラーは現在入手可能な最も衛生的で正確なシステムです。
インラインマシンは直線的な設置面積と優れた切り替えの機敏性を提供します。頻繁な製品交換を管理する施設に適しています。回転機械は超高速の連続動作効率を実現します。これらは、単一の SKU を毎日大量に実行する環境を支配します。インライン機械は、ノズルの下でボトルのグループを割り出し、停止し、ボトルを充填し、移動させます。この開始と停止の動作により、最高速度が制限されます。回転機械は決して停止しません。ボトルは回転するカルーセルに入り、移動しながら充填され、シームレスに排出されます。毎分 100 本を超えるボトルを生産する必要がある場合は、ほぼ確実にロータリー アーキテクチャが必要になります。

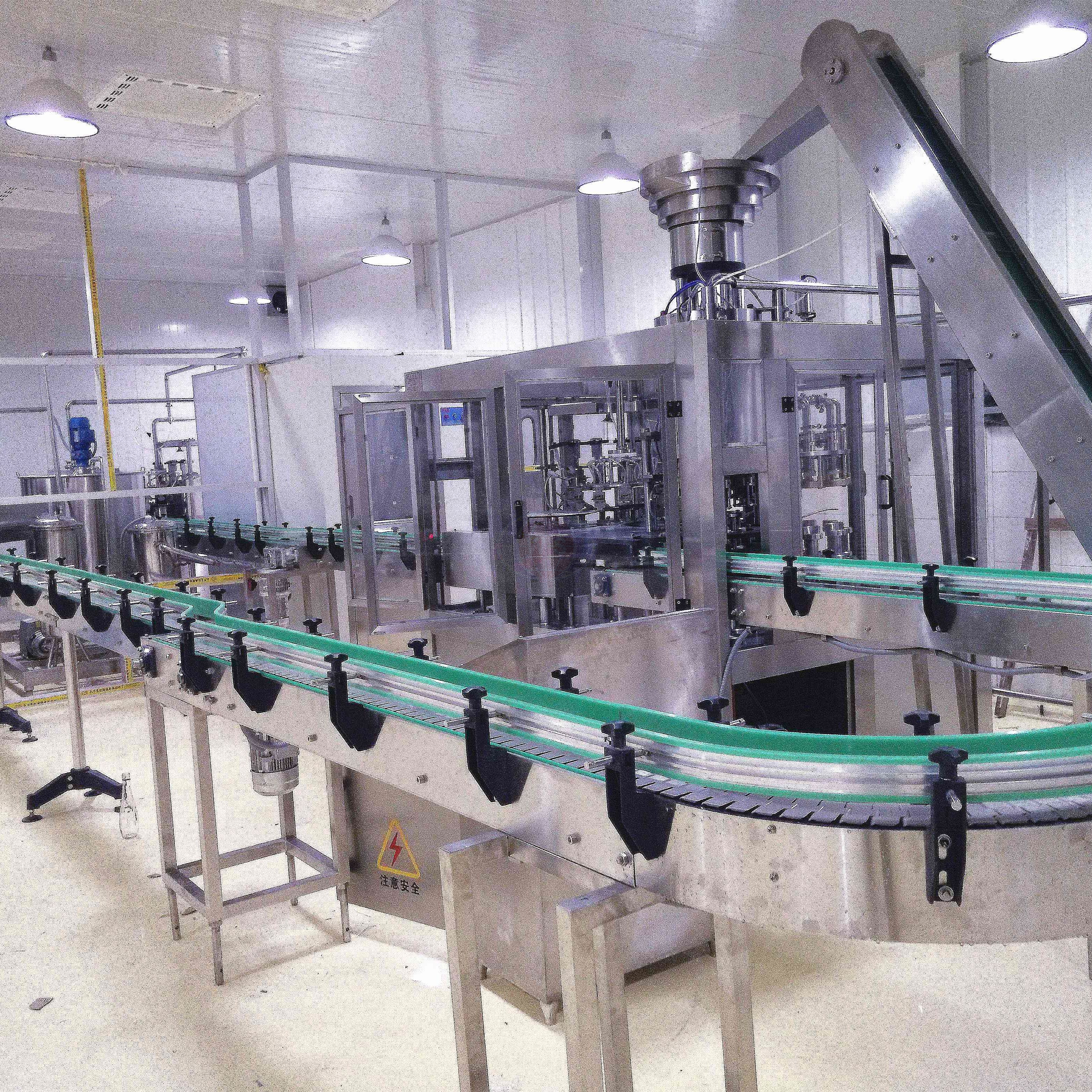

最上位の飲料ラインでは、統合されたモノブロック システムが利用されています。これらの機械は、単一フレーム上のキャッピング、コルキング、またはシーミングタレットとフィラーを直接同期させます。この物理的な統合により、マシンの設置面積が大幅に削減されます。また、駆動機構と同期も簡素化されます。開栓済みのボトルをスタンドアロンの充填機からスタンドアロンのキャッパーに移動するのに長いコンベア ベルトに依存する代わりに、モノブロックでは単一のメイン ドライブ モーターを使用します。これにより、充填カルーセルとキャッピングタレットのタイミングが完璧に決まり、移送中にボトルが互いに衝突するリスクが排除されます。
充填とキャッピングの間の距離を最小限に抑えることで、製品を保護します。開封後の飲料が空気にさらされる時間が短縮されます。これにより、環境汚染物質が制限され、酸化が防止されます。モノブロックは、厳格な衛生管理が必要なデリケートな製品には不可欠です。従来のセットアップでは、開いたボトルはキャップが閉められるまで 10 ～ 20 秒間コンベアを下っていきます。モノブロックでは、転送にかかる時間は 1 秒未満です。多くのモノブロックは、搬送エリア上に HEPA 濾過エンクロージャを備えており、製品の安全性を保証する局所的なクリーンルーム環境を作り出します。
モノブロックはスターホイールとタイミング スクリューを使用して、コンテナの確実な制御を維持します。プロセス全体を通じて、ボトルはネックまたはベースでしっかりと保持されます。これにより、高速走行時の液体のこぼれや転倒を防ぎます。軽量のペットボトルにはスムーズな取り扱いが重要です。最近のペットボトルは信じられないほど薄く、サイドベルトコンベアによって簡単に押しつぶされてしまいます。首を扱うスターホイールは、薄っぺらな本体を完全に無視して、硬い首のリングでボトルを吊り下げます。これにより、単一のコンテナを押しつぶしたり落としたりすることなく、機械を超高速で稼働させることができます。
ガラス瓶は硬いですが割れやすいです。ペットボトルは柔軟性がありますが、キャッピング時の上部の圧力に敏感です。アルミニウム缶には特殊なシームタレットが必要です。コンテナの材質によって、マシンがネックハンドリング機構を使用するかベースハンドリング機構を使用するかが決まります。ガラスにはネックリングがなく重いため、ベースの取り扱いが必要です。機械には、粉砕を防ぐために滑らかなステンレス鋼のガイド プレートが備わっている必要があります。アルミニウム缶は、加圧してシームする前は非常に壊れやすいため、フィラーからシーマーへの移送中に側壁がへこむのを防ぐために、非常に穏やかなスターホイール設計が必要です。
同じマシン上で複数の SKU を実行すると、エンジニアリング上の課題が生じます。 250ml の丸型ボトルは、コンベア上での 1L の角型ボトルとは異なる動作をします。機械には、調整可能なガイド レールと多用途のグリップ ヘッドが備わっている必要があります。柔軟性により、複数の専用回線が必要なくなります。四角いボトルはスターホイールのポケット内で自由に回転できません。それらは完全に方向を向いていなければなりません。マーケティング チームが丸いボトルから四角いボトルに切り替えることを決定した場合、機械には、取り扱い部品を完全に再構築することなく、新しい形状に対応できる機械的機能が備わっている必要があります。
機械の工具要件を慎重に評価してください。工具不要の切り替えにより、毎週数時間の生産時間が節約されます。オペレーターをガイドするために、色分けされた変更部分を探してください。レシピ主導の HMI 設定により自動調整が可能になり、手動校正が最小限に抑えられ、ダウンタイムが削減されます。オペレータがガイド レールを調整するためにレンチを使用する必要がある場合、人的ミスは避けられません。クイックリリーススターホイールとスナップインガイドレールにより、工具は不要です。適切に設計された機械により、1 人のオペレーターがすべての取り扱い部品を新しいボトル サイズに 20 分以内に交換し、ラインをすぐに生産に戻すことができます。
直感的な多言語タッチパネルは日常業務に不可欠です。これらにより、オペレーターは充填パラメータを調整し、サイクル速度を簡単に監視できます。優れた HMI は、リアルタイムの障害診断と視覚的なトラブルシューティング ガイドを提供します。これにより、オペレーターはメンテナンスを呼び出さずに軽微な問題を解決できるようになります。ボトルがキャッピング タレット内で詰まった場合、HMI は単に不可解なエラー コードを表示するのではなく、詰まりの正確な位置を 3D グラフィックで表示する必要があります。この視覚的なフィードバックにより、一般的なライン停止の平均復旧時間 (MTTR) が大幅に短縮されます。
高度なシステムには、多数の製品とコンテナのプリセットが保存されています。オペレーターがレシピを選択すると、機械が自動的に調整します。これには、ノズルやコンベア ガイドの物理的な調整が含まれる場合があります。レシピ管理により、複雑な製品切り替え時の人的ミスが排除されます。オペレーターは、特定の SKU の充填量、キャッピング トルク、ボウル圧力を手動で入力する代わりに、ドロップダウン メニューから「500ml オレンジ ジュース」を選択するだけです。 PLC はすべての正しいパラメータを即座にロードし、ラインから出荷される最初のボトルが完全に仕様どおりであることを確認します。
マシンの PLC は、施設の他の部分とシームレスに通信する必要があります。上流のデパレタイザーにさらにボトルを送るよう信号を送信する必要があります。また、下流のラベル付け、梱包、パレタイジング システムのペースを調整する必要もあります。スムーズなデータ統合により、ボトルネックやライン詰まりを防ぎます。ラベラーが停止した場合、ラベルのないボトルがコンベア上に大量に積み重なるのを防ぐために、充填機は自動的に速度を落とすか一時停止する必要があります。これには、単一の同期された神経システムとして機能する、ライン上のすべてのマシン間の堅牢な Ethernet/IP または PROFINET 通信が必要です。
食品グレードの 304 または 316L ステンレス鋼構造は、交渉の余地のない要件です。機械には、液体の滞留を防ぐための自動排出表面を備えている必要があります。溶接部は衛生的に研磨され、隙間がない必要があります。この設計により細菌の増殖が防止され、毎日の洗浄が簡素化されます。充填機の平らな面にはこぼれた製品や洗浄水が溜まり、カビの温床となります。傾斜したベースと管状フレームにより、すべての液体が床に直接排出されます。サニタリー溶接により、細菌が洗浄剤の隠れる場所となる微細な穴が排除されます。
自動化された CIP および SIP プロトコルにより、手作業が大幅に削減されます。異なる飲料バッチ間の相互汚染を防ぎます。洗浄中に自動ダミーボトルまたは洗浄カップが充填バルブと連動します。これにより、機械を分解することなく微生物学的安全性が確保されます。 CIP サイクル中、機械は熱水、苛性ソーダ、酸性消毒剤で内部配管を洗い流します。自動洗浄カップが充填ノズルにカチッとはまり、閉ループを形成して洗浄剤をバルブを通して逆流させ、すべての内部表面を完全に洗浄します。
機器は市場に基づいた特定の規制基準を満たしている必要があります。 FDA 準拠、CE マーキング、または ISO 認証を探してください。乳製品または非常に敏感な製品には、3-A 衛生基準が必要な場合があります。メーカーが必要なすべてのコンプライアンス文書を提供していることを確認してください。検査官が施設に入ってきた場合は、製品に接触するすべてのステンレス鋼とゴム製ガスケットの材料証明書を提示できなければなりません。信頼できるメーカーは、溶接ログや FDA 材料準拠証明書などの包括的な文書パッケージを提供します。
を探してください 飲料充填装置のサプライヤー。 標準設計を変更できるプラントのレイアウトや製品の固有の動作には、カスタム エンジニアリングが必要な場合があります。厳格な既製ソリューションのみを販売するベンダーは避けてください。設計の柔軟性は、エンジニアリングの深い専門知識を示しています。天井が低い場合、メーカーはスペースに合わせてバルク キャップ エレベーターを再設計できる必要があります。液体が過度に泡立つ場合は、充填ノズルを特注で加工して流れのパターンを変更できる必要があります。真のパートナーは、お客様固有の問題に対するソリューションを設計します。
マシンがメーカーの施設から出荷される前に、厳密な FAT プロトコルが必要です。実際の液体と容器を使用してマシンをテストする必要があります。これは、マシンが約束された速度と精度を達成したことを証明します。成功し、文書化された FAT がなければ、決して出荷を受け入れないでください。主任オペレーターとメンテナンス技術者を FAT に連れて行きます。完全な切り替えを実行し、CIP サイクルを実行してもらいます。マシンが FAT 中に契約上の OEE または充填精度に達しない場合、メーカーはそれを自社のフロアではなく自社のフロアで修理する必要があります。
稼働時間を維持するには、即応性の高いテクニカル サポートが不可欠です。ベンダーがリモート PLC トラブルシューティング機能を提供していることを確認してください。 SLA で保証された応答時間について交渉します。ローカライズされたサポートやすぐに利用できる技術者により、長期にわたる生産停止を回避できます。最新のマシンには安全な VPN ルーターが搭載されており、メーカーのエンジニアが PLC にリモートでログインできるようになります。プラントに足を踏み入れることなく、センサーの故障を診断し、ソフトウェアのアップデートをプッシュし、出力を強制することができるため、技術者の出張を待つ数日間のダウンタイムを節約できます。
独自の非標準コンポーネントで構築されたマシンは避けてください。カスタムパーツが壊れた場合、交換までに数週間かかる場合があります。世界中から調達された既製の空気圧と電子機器を利用するメーカーを選択してください。標準部品なので、緊急時に現地で交換品を調達できます。電気キャビネットの中を見てください。 Siemens、Allen-Bradley、Festo、SMC などの有名なブランドが表示されるはずです。マシンにノーブランドの独自の回路基板が多数搭載されている場合、機器の寿命については完全にメーカーの判断に任されることになります。
最適な機械は、液体の適合性、容器の柔軟性、高精度の容量制御、生産規模の交差点にあります。まず、使用している液体と互換性のないテクノロジーを排除して、選択肢を絞り込みます。速度とボリュームの要件に応じて残りのオプションをフィルタリングします。最後に、信頼性とサポート インフラストラクチャに基づいて経験豊富なメーカーを選択します。
すぐに次の手順を実行してください。
A: 容積測定フィラーは、正確な容積精度を優先して、正確に事前に測定された量の液体を各容器に分注します。フィルツーレベルマシンは、内部容積のわずかな変動に関係なく、ボトル内の視覚的に特定の高さまで液体を充填します。小売店の棚で化粧品の一貫性を確保するには、透明なガラスボトルの場合はレベルまで充填することが推奨されます。
A: モノブロック システムは、リンス、充填、キャッピング ステーションを単一のマシン フレームに物理的に統合します。床面積を節約し、高速輸送中のコンテナの安定性を向上させ、開封した製品が空気にさらされる時間を最小限に抑え、汚染のリスクを軽減するため、この方法が好まれています。
A: 定期メンテナンスには、毎日の CIP プロトコル、可動部品への注油、シールや O リングの摩耗検査などが含まれます。定期メンテナンスには、充填バルブの校正、空気圧シリンダーのチェック、PLC ソフトウェアの更新が含まれます。標準化されたコンポーネントを使用すると、摩耗した部品をより迅速に交換でき、ラインの効率的な稼働を維持できます。
A: はい、ただし特別なエンジニアリングが必要です。炭酸飲料用に設計された逆圧フィラーは、多くの場合、加圧ステップをバイパスすることで非炭酸液体を流すことができます。ただし、標準的な重力フィラーやオーバーフローフィラーには、ボトルに圧力をかけて泡立ちを防ぐ機能がないため、炭酸飲料を扱うことができません。
A: FAT は、機器の出荷前にメーカーの施設で実施される厳格なテスト プロセスです。購入者は実際のボトル、キャップ、液体を提供します。機械は生産速度で稼働し、契約上のパフォーマンス、精度、安全仕様をすべて満たしていることを確認します。
A: 工具不要の切り替え、色分けされた部品、レシピ駆動型の HMI を備えた最新のシステムは、15 ～ 30 分で切り替えることができます。手動レンチ調整と機械的再調整が必要な従来の装置では数時間かかる場合があり、その結果、生産の大幅なダウンタイムが発生します。
A: 316L ステンレス鋼にはモリブデンが含まれており、304 ステンレス鋼に比べて耐食性に優れています。柑橘類ジュース、スポーツドリンクなどの酸性飲料、または強力な高温 CIP 化学洗浄プロトコルを必要とする製品を扱う機械に強く推奨されます。
