液体処理施設は、シフトごとに増大する運用圧力に直面しています。工場管理者は、製品の保存期間を延長し、病原菌を確実に削減し、エネルギー消費を積極的に削減することを同時に行う必要があります。食品の安全性を考えると、熱致死性の達成は交渉の余地がありません。ただし、熱を加えすぎると熱劣化が発生します。これにより、味のプロファイルが損なわれ、色が変化し、栄養価が破壊されます。一方で、蒸気、水、電気による公共事業の諸経費は増加し続けています。
これらのボトルネックを克服するには、既製のハードウェアを購入するだけでは不十分です。プロセッサーは専門の業者と提携する必要がある プレート殺菌装置メーカー。資格のあるパートナーが、特定の流体力学に合わせてシステムを設計します。これらは、施設の設置面積と厳格な規制の枠組みを考慮しています。カスタムの熱処理ソリューションは、デリケートなフレーバー化合物を保護し、ユーティリティの無駄を最小限に抑えながら、製品の安全性を確保します。
熱処理の成功は、正確な温度と時間の制御にかかっています。高温短時間 (HTST) 低温殺菌は業界のベースラインを確立します。乳製品用途では通常、ミルクを 161°F に 15 秒間加熱する必要があります。この保持段階の直後に急速冷却する必要があります。温度を急速に下げると微生物の増殖が止まり、意図した味のプロファイルが維持されます。オペレーターは、熱交換器の物理設計を利用して、製品に衝撃を与えることなく、このような急激な温度変動を実現します。
保持チューブの長さとタイミング ポンプの速度によって、液体が目標温度に保たれる正確な時間が決まります。温度が法定限界値よりわずかでも低下すると、分流バルブが直ちに製品をバランスタンクに戻します。これにより、処理が不十分な液体が充填剤に到達するのを防ぎます。精密エンジニアリングにより、システムは流量が変化しても正確に必要なパラメータを維持します。
液体が異なれば、それぞれ異なる熱的課題が生じます。乳製品の加工には、タンパク質の変性や脂肪の分離が生じるリスクがあります。チーズミルクの調製では、カードを適切に形成するために慎重な熱処理が必要です。牛乳を加熱しすぎるとホエイタンパク質が損傷され、チーズの収量と食感に直接影響します。オペレーターは病原体の破壊とタンパク質の保存のバランスをとらなければなりません。
飲料にはまったく異なる障害があります。糖分の多いジュースは過度の加熱によりキャラメル化する危険性があります。醸造には炭酸圧と酵母の管理が含まれます。高酸性のジュースは、多くの場合、急速な機器の腐食を引き起こします。オペレータは校正する必要があります プレート低温殺菌装置は 、低酸製品と高酸製品で異なります。クラフトビール醸造では、適切なタイミングで発酵を停止するために特定の生物学的安定剤が必要です。
| 業界の | 主要な熱問題に関する | 機器の考慮事項 |
|---|---|---|
| 乳製品とチーズ | タンパク質変性、脂肪分離 | 穏やかな加熱、正確な保持チューブ、分流 |
| ジュース加工 | 酸による腐食、砂糖のカラメル化 | 高級ステンレス鋼、急冷ゾーン |
| 醸造 | 酵母管理、炭酸圧 | 耐圧プレート、生物学的安定化 |
| 植物性ミルク | 高粒子含有量、デンプン糊化 | ワイドギャッププレート、高速流量 |

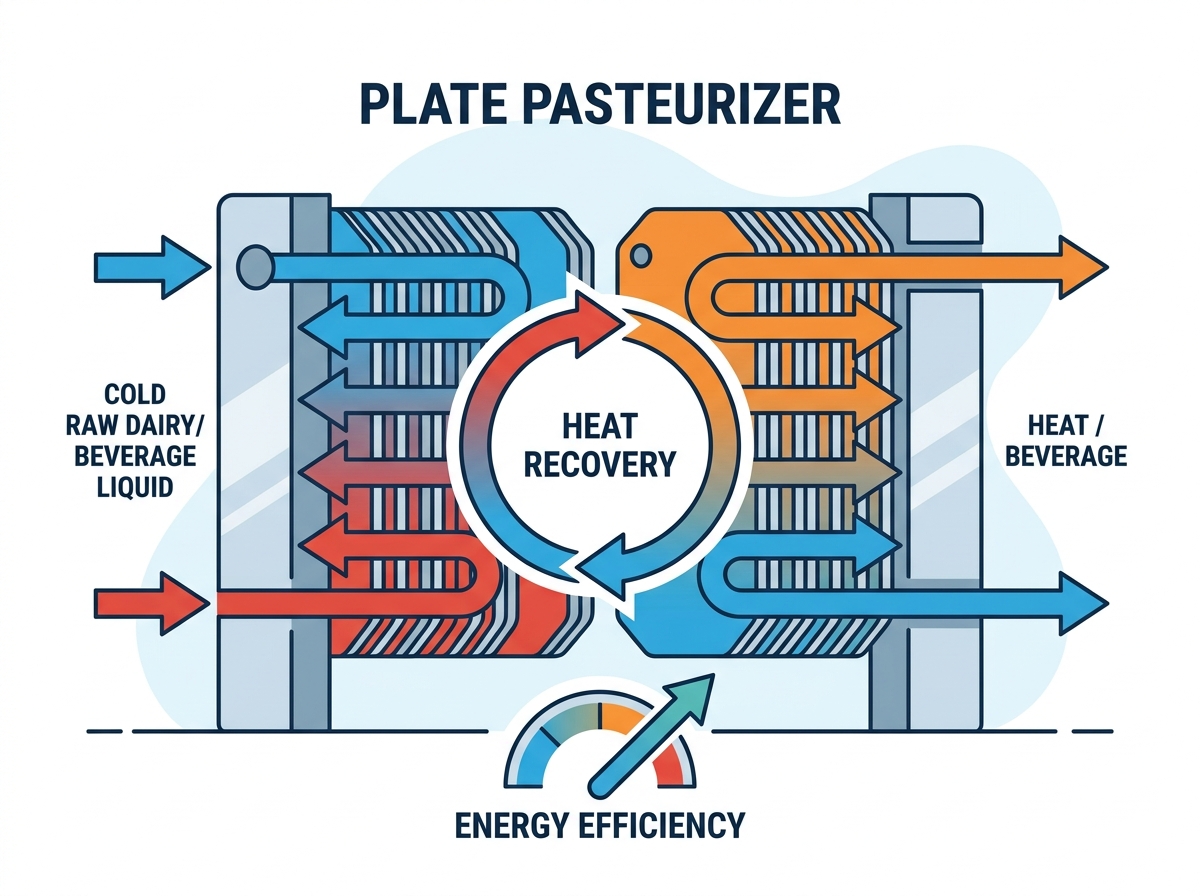

製品は、加熱、保持、冷却という 3 つの異なるセクションを通過します。回生セクションにより効率が大幅に向上します。高温の低温殺菌製品は、入ってくる冷たい生の製品を予熱します。逆に、冷たい原料流体は高温の低温殺菌流体を予冷します。このクロスフロー熱交換は、薄い金属プレート全体で発生します。この再生プロセスにより、蒸気と冷水の需要が大幅に削減され、運用コストが削減されます。
高効率システムでは、回生率は最大 95% に達します。これは、ボイラーとチラーが温度変化の最後の 5% を提供するだけでよいことを意味します。この熱伝達の物理学は乱流に依存しています。液体がプレートの波形パターンを移動するにつれて、連続的に混合されます。これにより、静止流体の境界層が流れの中心を断熱するのを防ぎ、均一な熱分布を確保します。
技術仕様を生産の信頼性に変換するには、流体力学についての深い理解が必要です。プラントエンジニアは、機器の機能を品質保証の結果に直接マッピングする必要があります。適切な評価により、コストのかかる処理のボトルネックが将来的に回避されます。単純に面積に基づいて熱交換器を購入することはできません。特定のプレートの形状を評価する必要があります。
プレートの波形パターンは流体力学に直接影響します。山形の角度により、プレート表面全体の乱流が促進されます。ハイシータプレートは高い熱伝達を提供しますが、より高い圧力降下を引き起こします。低θプレートは圧力降下が低くなりますが、同じ熱伝達のためにより多くの表面積を必要とします。エンジニアは、ポンプの圧力制限内に保ちながら、正確に必要な熱負荷を達成するために、これらのプレート タイプを組み合わせます。
プレートの厚さは、熱伝導率と構造の完全性の両方に影響します。厚いプレートは高いシステム圧力に耐えますが、熱伝達率がわずかに低下します。標準プレートの厚さは 0.5 mm または 0.6 mm であることがよくあります。間接的なユーティリティ加熱は、デリケートな液体の場合に推奨される方法です。システムは蒸気で加熱される間接的な温水ループを使用します。生蒸気を製品プレートに直接当てると、局所的なホットスポットが形成されます。これらのホットスポットは、製品の深刻な劣化や汚れの原因となります。
衛生コンプライアンスには高品質の素材が必要です。加工業者は 316L または 304 ステンレス鋼を指定する必要があります。これらの合金は、製品と洗浄中に使用される強力な化学物質の両方に対して必要な耐食性を提供します。酸性の高い製品や塩化物レベルの高い環境では、孔食や応力腐食割れを防ぐためにチタンまたは特殊合金が必要になる場合があります。
ガスケットの選択により、メンテナンスのスケジュールが決まります。エラストマーのオプションには、EPDM、NBR、バイトンなどがあります。エンジニアは、動作温度と製品特性に基づいてガスケットを選択します。 CIP 流体との化学的適合性もガスケット材料の選択に影響します。間違ったガスケット材料を使用すると、早期の劣化、漏れが発生し、プレスの生の側と低温殺菌された側の間で潜在的な相互汚染が発生する可能性があります。
| ガスケット材質の | 温度限界 | 最適な用途の | 限界 |
|---|---|---|---|
| NBR(ニトリル) | 最大275°F | 乳製品、脂肪分の多い液体 | オゾンや強酸に対する耐性が低い |
| EPDM | 最大320°F | 醸造、高温水、蒸気 | 油脂と接触すると急速に分解する |
| バイトン (FKM) | 最大390°F | 高酸性ジュース、積極的な CIP | 初期費用が高く、低温では柔軟性が低下する |
施設が静的なままになることはほとんどありません。生産需要は時間の経過とともに変化します。モジュラー設計により、オペレーターはプレートを簡単に追加または削除できます。これにより、将来の容量増加や複数製品の運用に対応できます。プレート数を調整すると、処理スキッド全体を交換することなく、製品の粘度の変化を管理できます。熱交換器のフレームは、プレートパックの深さの少なくとも 20% の拡張を考慮したサイズにする必要があります。
潜在的なパートナーを評価するには、厳格なベンダー評価フレームワークが必要です。エンジニアリングの深さとサポート能力を評価する必要があります。真のパートナーは、お客様の特定の処理環境を理解しています。彼らは金属を売るだけではありません。彼らは保証された熱性能と規制への準拠を売りにしています。
モジュール式の事前設計スキッドは、基本的な用途に使用できます。複雑な施設には、完全にカスタム化された熱処理ソリューションが必要です。エンジニアは、独自の工場レイアウトに合わせてシステムを設計する必要があります。一流メーカーは数値流体力学 (CFD) を活用しています。設計段階での熱モデリングにより、流速と温度分布が予測されます。ベンダーは、最適な BTU 転送用に構成された特殊な蒸気から温水へのユーティリティ パッケージも提供する必要があります。
設計段階では、流体の特定のレオロジーを考慮する必要があります。特定のフルーツピューレや生クリームなどの非ニュートン流体は、せん断応力を受けると粘度が変化します。メーカーは、ガスケットの定格圧力を超えずにポンプが製品を確実に押し進めることができるように、プレート パック全体の正確なせん断速度を計算する必要があります。
規制遵守については交渉の余地がありません。機器は 3-A 衛生基準および FDA の要件を満たしている必要があります。あ ミルクプレート低温殺菌者は 、特定の PMO 規制に準拠する必要があります。これらには、分流バルブ、合法的なタイミングポンプ、厳密な圧力差が含まれます。検証可能なコンプライアンスにより、監査の準備と消費者の安全が確保されます。
PMO は、再生装置の低温殺菌側を常に生側よりも高圧にしなければならないことを義務付けています。これにより、プレートにピンホール漏れが発生した場合、低温殺菌製品が生製品に漏れることがなくなり、その逆は起こらなくなります。メーカーは、あらゆる動作条件下でこの圧力差を保証できるようにブースター ポンプと背圧バルブを設計する必要があります。
最新の処理にはシームレスな自動化が必要です。メーカーは、PLC および HMI を既存のプラント SCADA システムと統合する必要があります。規制監査には自動データログが必要です。また、継続的なプロセス監視も可能になります。リアルタイム データは、オペレーターが熱サイクルを最適化し、異常を即座に検出するのに役立ちます。
制御システムは、CIP サイクルの複雑なシーケンスを処理する必要があります。バルブを自動的に切り替え、ポンプ速度を制御し、化学物質の濃度を監視する必要があります。洗濯温度が設定値を下回った場合、システムは自動的にタイマーを一時停止し、温度が回復するまで待ってから洗濯サイクルを再開する必要があります。
新しい熱機器の導入には、導入の現実が伴います。導入の一般的なハードルを早期に特定することで、コストのかかるプロジェクトの遅延を防ぐことができます。スムーズな統合には計画が不可欠です。機器が現場に到着する前に、ユーティリティの不足や配管の衝突を予測する必要があります。
流量が不適切だと、CIP サイクルが不完全になります。配管設計の死んだ脚には危険な細菌が潜んでいます。これを軽減するには、保証された CIP 流速を提供するようメーカーに要求します。製造前に衛生設計を徹底的に検証してください。プレート全体にわたる十分な機械的精練作用を確保するには、CIP 流量は製品流量の少なくとも 1.5 倍でなければなりません。
急激な温度差は熱衝撃を引き起こします。このストレスによりプレートに亀裂が入り、システムが損傷する可能性があります。新しい機器の設置には、既存の公共インフラを圧倒するリスクもあります。ボイラーやチラーのサイズが小さすぎると、生産が停止します。ベンダーの見積もり段階で包括的な公益事業監査を実施します。蒸気、冷水、圧縮空気、電気容量を評価します。
ボイラーが初期起動段階で十分な蒸気を供給できない場合、システムは順流温度に到達しません。製品は継続的に再循環し、品質が低下します。同様に、冷水システムに冷却セクションからの熱を吸収する能力がない場合、最終製品の温度が上昇し、保管サイロ内で微生物が増殖する危険があります。
レガシー機器の交換には常にダウンタイムのリスクが伴います。設置期間の延長により、サプライチェーンが混乱します。工場受け入れテスト (FAT) を提供するメーカーを優先します。配線済みおよび配管済みのモジュラースキッドにより、迅速な現場統合が可能になります。このアプローチにより、現場での溶接と試運転の遅延が最小限に抑えられます。
FAT 中に、メーカーは水を使用してシステムを稼働させ、すべてのポンプ曲線、バルブのシーケンス、およびセンサーの校正を検証する必要があります。これにより、スキッドが出荷される前にプログラミング エラーを見つけることができます。現場に到着したら、現場受け入れテスト (SAT) は、スキッドを特定のユーティリティおよび製品ラインと統合することに重点を置く必要があります。
低温殺菌装置を最高の効率で稼働し続けるには、厳密なメンテナンスが必要です。プレートパックを無視すると、エネルギー消費量の増加、流量の低下、および潜在的な汚染イベントが発生します。保守チームは事後対応の修理から予測監視に移行する必要があります。
オペレーターはプレートパックを毎日目視検査する必要があります。ガスケットの周囲に滲みの兆候がないかどうかを確認します。熱交換器の各セクションの圧力計を監視します。圧力損失が徐々に増加する場合は、プレート上に汚れが蓄積していることを示します。圧力降下がメーカーの推奨値を超えた場合、システムは特殊な化学洗浄または手動分解が必要になります。
ガスケットは、熱サイクルや化学物質への曝露により時間の経過とともに劣化します。致命的な漏れが発生するまで待って交換しないでください。稼働時間と CIP サイクルを追跡して、予測可能な交換スケジュールを確立します。ガスケットを交換するときは、データ プレートに指定されている正確な寸法にフレームが締め付けられていることを確認してください。締めすぎるとガスケットが潰れます。締め付けが弱いと漏れの原因となります。
プレートの微細な亀裂は肉眼では見えませんが、相互汚染の可能性があります。施設は定期的にプレートの完全性テストを実施する必要があります。染料浸透テストでは、プレートの片面に蛍光染料をスプレーし、もう一方の面に現像液をスプレーします。ひび割れは紫外線を当てると目立つようになります。あるいは、専門の請負業者がプレートパックを完全に分解せずに圧力減衰試験や水素ガス試験を実施することもできます。
プレート殺菌装置は、製品の安全性と加工の収益性を決定する重要な制御点として機能します。意思決定者は、特定の業界の専門知識に基づいてベンダーを選別する必要があります。衛生設計基準を遵守することが最も重要です。ベンダーは、熱効率と蒸気効率の主張をハードデータで証明する必要があります。
A: 高温短時間 (HTST) 規格では通常、ミルクを 161°F まで少なくとも 15 秒間加熱する必要があります。波形金属プレートは、製品を焦がすことなく正確な熱致死性を達成するために、迅速かつ正確な熱伝達を促進します。
A: 回生サイクルではクロスフロー熱交換が使用されます。すでに低温殺菌された熱い液体は、薄い金属板で隔てられ、入ってくる冷たい生の液体を通り過ぎて流れます。これにより、生の液体が予熱され、低温殺菌された液体が予冷され、熱エネルギーの最大 90% が回収されます。
A: ファウリングは、流速が遅い、粒子含有量が多い、または熱媒体と製品間の過度の温度差によって発生します。間接的な熱水の代わりに直接蒸気を当てると、局所的な火傷が生じることがよくあります。
A: ガスケットの寿命は、動作温度、CIP の化学的強度、およびユニットを開ける頻度によって異なります。通常の条件下では、高品質の EPDM または Viton ガスケットは通常、交換が必要になるまで 1 ～ 3 年間寿命があります。
A: 信頼できるサプライヤーは、3-A 衛生基準および FDA 準拠の認証を取得している必要があります。乳製品用途の場合、装置は低温殺菌牛乳条例 (PMO) ガイドラインに厳密に準拠する必要があります。
A: はい、ただし特別なエンジニアリングが必要です。さまざまな粘度や酸性度に対応するには、適切な流れのダイナミクスと熱伝達を維持するために、可変速ドライブ、特殊な耐食性ガスケット、および調整可能なプレート構成が必要になります。
